1、產品分類

　　QJY系列減速器是因市場需求開發的硬齒面（滲碳、淬火齒面）起重機減速器，包括三大類12種基本型

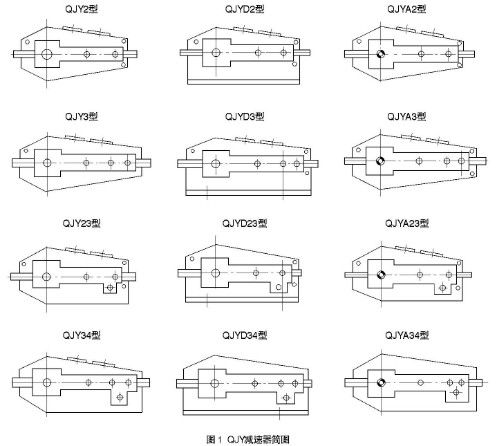

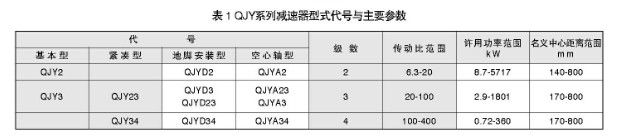

　　其結構見圖1，其型式代號與主要參數見表1。

　　2、性能特點：

　　(1)齒輪均采用優質低碳合金鋼、滲碳、淬火、齒輪精度6級。

　　(2)精度高、效率高、傳動平穩、噪音低，比調質齒輪減速器(QJ系列)體積小，重量輕，承載能力大性高。

　　(3)焊接箱體結構。安裝型式：三支點安裝和地腳安裝。

　　(4)輸出軸型式：平鍵，漸開線花鍵，齒輪軸端，空心軸四種。

　　(5)-般采用油池潤滑，自然冷卻，立式減速器采用循環油潤滑。

　　(6)采用滾動軸承。

　　應用范圍：

　　1輸入轉速一般n1≤1500r/min。

　　2工作環境溫度-40-+50℃。

　　3正反兩向運轉。

　　適用于各種類型起重機減速器選用。

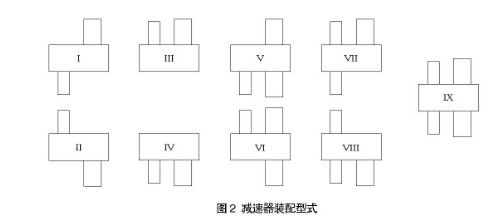

　　3、裝配型式（見圖2）：

　　4、安裝型式：

　　ajYD2、OJYD3、QJYD23、OJYD34型采用地腳安裝。

　　CJJY2、QJY3、QJY23、QJY34型采用三支點支承安裝（安裝方式見圖4）

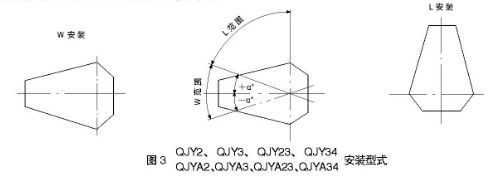

　　允許有臥式W或立式L兩種方式（見圖3）。

　　注：a。角的度數與傳動比有關，當減速器傾斜a角時，應保證使中間級大齒輪浸油1-2個齒高深度(αo具體數據由用戶自定)。

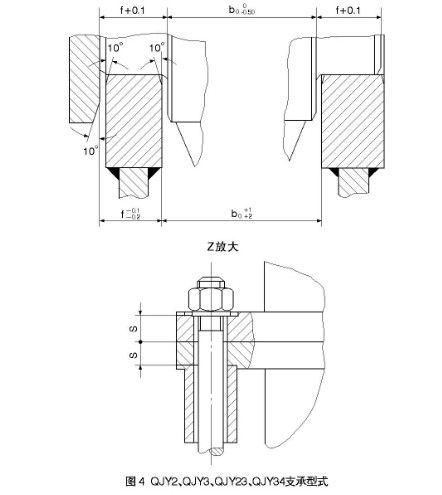

　　QJY2、QJY3、OJY23、QJY34型減速器支承型式見圖4

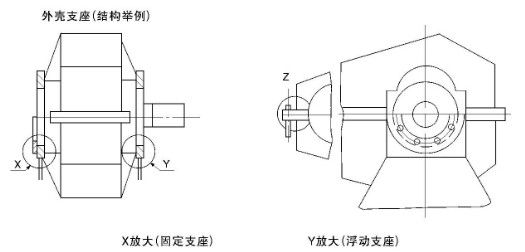

　　外殼支座（結構舉例）

　　5、軸端型式

　　高速軸端采用圓柱軸伸平鍵聯接。

　　輸出軸端P-圓柱軸伸平鍵，單鍵聯接；

　　H-圓柱軸伸漸開線花鍵聯接：

　　c-齒輪軸端（僅用于中心距為236-560mm的減速器。）

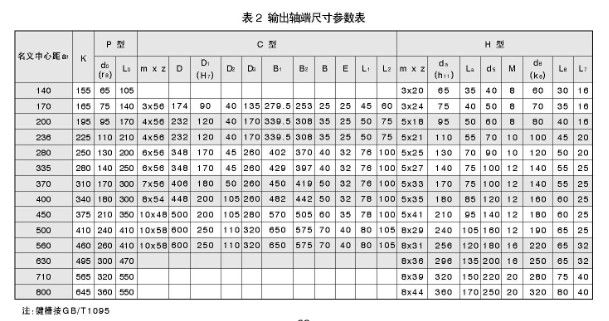

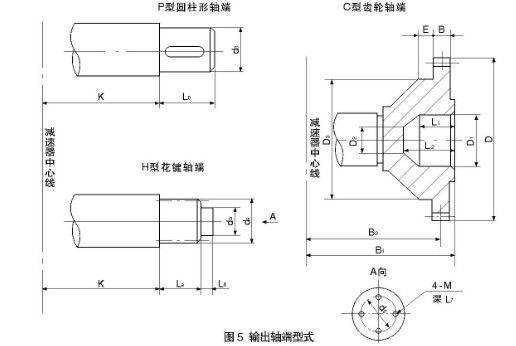

　　軸端結構型式和尺寸參數見圖5和表2

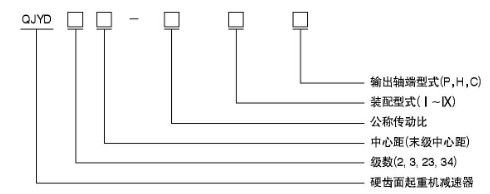

　　6、代號示例：

　　三支點支承起重機減速器

　　標記示例：

　　起重機減速器三級傳動，名義中心距ai=560mm，公稱傳動比50，裝配型式第111種，輸出軸端為齒輪軸端，臥式安裝則標記為：QJY3560-50IIICW

　　帶底座起重機減速器

　　標記示例

　　起重機減速器二級傳動，名義中心距a，=560mm，公稱傳動比i=20，第Ⅳ種裝配型式，軸端型式為P型的標記為：QJYD2560-20ⅣP。

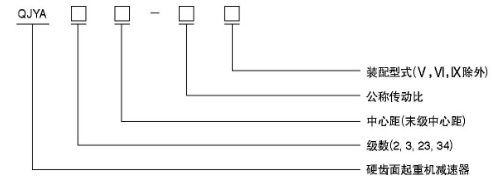

　　帶空心軸起重機減速器

　　7、外形及安裝尺寸

　　(1)表3QJY2、QJYA2減速器外形及安裝尺寸

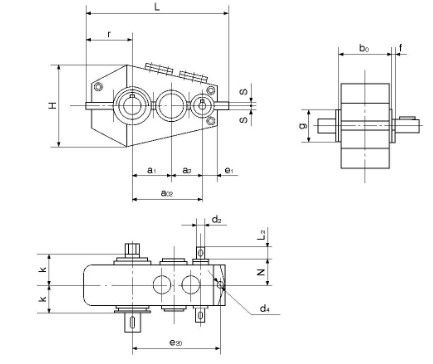

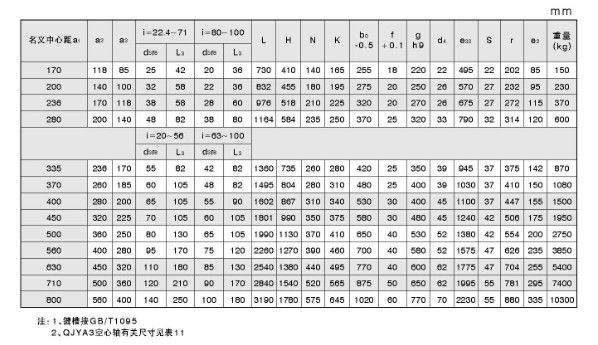

　　(2)表4QJY3、QJYA3減速器外形及安裝尺寸

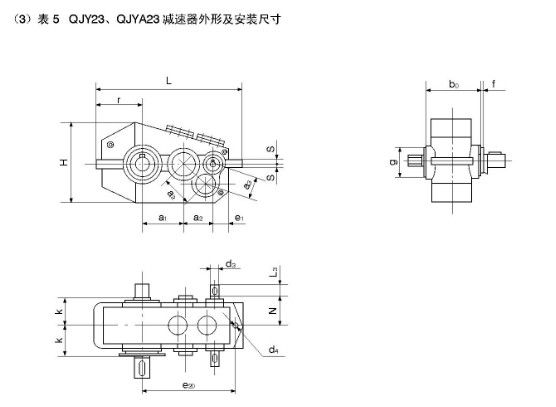

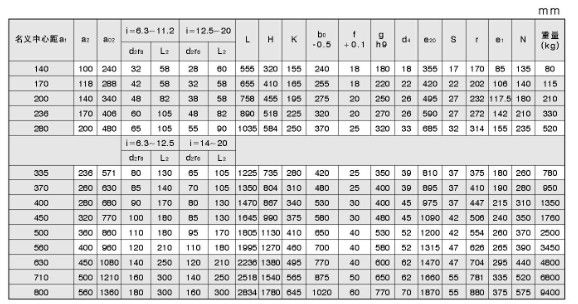

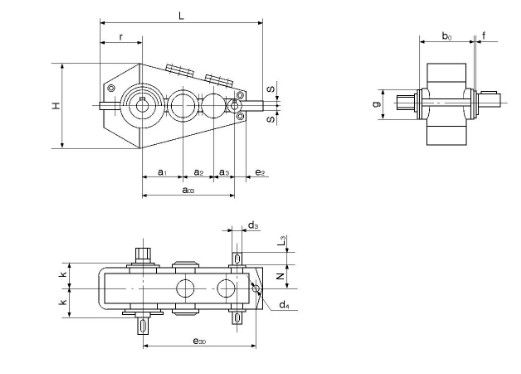

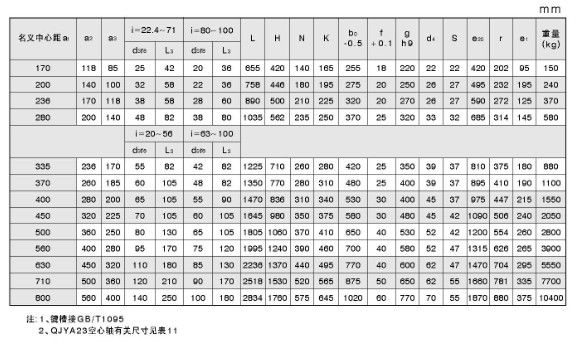

　　(3)表5QJY23、QJYA23減速器外形及安裝尺寸
